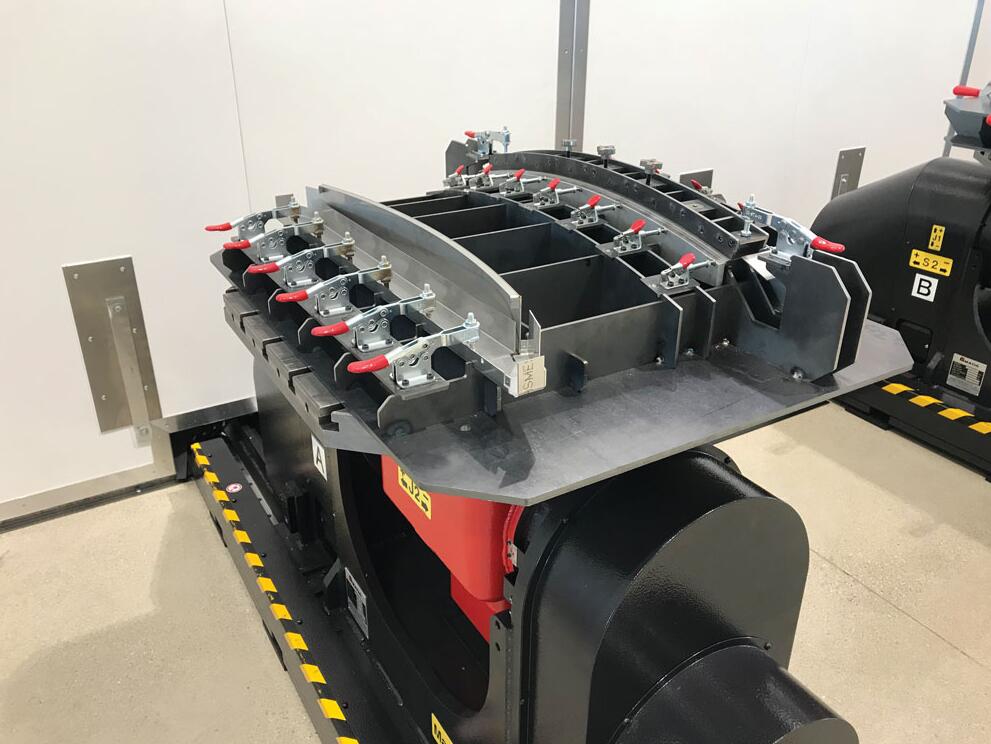

夾具是一個經常被認為是激光焊接缺陷的領域。根據您正在使用的零件類型，夾具可能需要大量費用。然而，許多制造商可以通過使用金屬板自行構建來節省固定裝置的費用。這只是這種燈具的一個例子。圖片由Amada提供。

　　對于想要制造幾乎不需要焊后加工的零件的商店來說，激光焊接變得越來越有吸引力。最明顯的應用實例是食品加工和家電行業。使用熱傳導焊接，激光焊接系統可以采用兩個部件并且基本上將它們的兩個表面熔化在一起。這些部件可能耗時且難以手工焊接。但是使用合適的夾具，在這樣的部件上進行激光焊接只需要很少的時間，從而創造出更清潔，更精確的成品。

　　重工業應用受益于使用深穿透(鎖孔)焊接技術，這可能與氣體金屬電弧焊相比。熱量完全穿過熔融焊接金屬的前緣。隨著熱源的進行，熔融金屬填充在其后面以形成焊道。使用這種技術，您可以實現更強的焊接(每個焊縫區域的負載)。并且因?yàn)檫M(jìn)入工件的熱量遠低于GMAW，焊縫不易受到諸如開裂等冶金問題的影響。此外，較少的熱量輸入導致在過程結束時部件上的較低失真。

　　TRUMPF的激光焊接項目經理Masoud Harooni說：“這是他們之后獲得的表面處理的速度和質量，這使得很多公司都考慮使用激光焊接?！? “例如，我剛剛將一個焊接部件送回給過去35分鐘完成的客戶。其中，20分鐘用于焊接，15分鐘用于研磨至適當?shù)墓鉂嵍?。采用激光焊接技術，該部件需要1.5分鐘的加工時間，無需精加工。整理行業很難。您可以花費多達50分鐘來完成零件的邊緣。這不僅節省了時間，還為消費者節省了耗材。“

　　然而，激光焊接確實需要改變思維方式。例如，當一家工廠正在設計一個手動焊接的零件時，它可能會設計該零件的焊縫數量盡可能少。通過激光焊接，在某種程度上可以將其轉向頭部。

　　“例如，我提到的部分設計的方式是切割時紙張利用率非常低。采用新設計，他們可以在切割操作中減少更少的材料，“Harooni說?！傲硪环矫?，我們?cè)噲D以這樣的方式設計它，即使用的兩個部件將一起彎曲更少，因?yàn)閺澢畈蝗?a href="http://news.yhq1688.cn/post/127.html" target="_blank" style="color:#0086e3">激光切割精確。即使您可能有更長的焊縫，與傳統方法相比，制造該產品所需的時間也要少得多。設計更改可能會使您的焊接時間增加25秒，但是當比較1.5分鐘和35分鐘時，您會選擇哪一個?“

　　Fixturing Simplified

　　夾具是一個經常被認為是激光焊接缺陷的領域。根據您正在使用的零件類型，夾具可能需要大量費用。對此的一個反駁是，一旦創建了夾具，可重復性就會產生自身的好處。

　　“一旦你有了固定裝置，你基本上就有了一個你可以參考的庫，”哈羅尼說?！澳憧梢詫?duì)它進行一次編程，將其刪除，并將下一個進入。你最終得到了一個可以協同工作的零件程序和夾具庫?！?/p>

　　Harooni提到了一個客戶實際上有一個夾具可以調整，以使不同尺寸的同一部件。通過夾具思考是另一項創造性的努力。在同樣的創作中，制造商為固定裝置節省資金的另一種方法是使用金屬板自己制造它們。

　　“通常用于任何類型的機器人焊接，你都可以用機加工的塊來制造夾具，” Amada America的 FLW產品經理Dan Belz說?！斑@對我們的一些客戶來說是一種恐懼 - 他們?cè)诠潭ㄑb置上花了很多錢。但由于激光焊接的熱影響區域很小，因此可以用金屬板制造固定裝置。通常情況下，我們使用1/4英寸或3/16的板材，將它們切割出來，并將夾具焊接在一起。這可能會花費你幾百美元的金屬板，但這比機加工夾具要便宜得多。對于相對低產量的工作，這是一個完美的解決方案?！?/p>

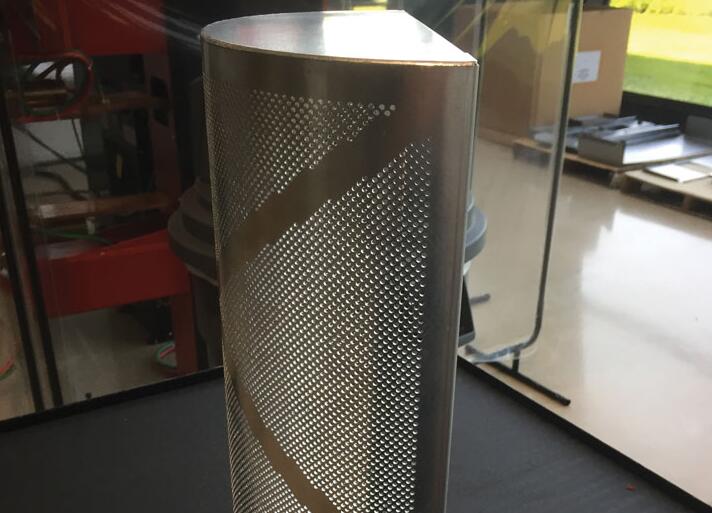

　　在這里，我們看到使用激光焊接完成的燈具組件。圖片由Amada提供。

　　Belz解釋說，如果夾具中的金屬不太可能疲勞，這些相同類型的夾具也可能適用于長期運行的零件。

　　“我們知道有些公司繼續使用原型設備作為生產設備，而且這些設備都有效，”貝爾茲說?！捌谑顷P(guān)注的問題，但這通常發生在你將大量熱量投入金屬，冷卻并再次加熱 - 這種無休止的循環時。但即使對于我們已經固定的一些最大部件，我們已經將大量熱量投入到焊縫中，夾具仍保持冷卻。它顯示了激光焊接的精確程度?！?/p>

　　Belz的團隊尚未開展鈑金夾具項目，該項目將運行數千個零件以測試該想法。Amada在該領域?yàn)槠浼瘓F(tuán)增加了深度，但為其激光焊接團隊聘請了夾具設計專家。

　　“我們還聘請了更多的人來支持他的工作，因?yàn)檫@對我們的客戶來說是一個非常大的問題，”Belz說。

　　當被問及他認為夾具設計的關鍵時，Belz說，“盡量讓它盡可能簡單，生產友好。當然，當它是一個帶有半徑的產品時，這并不總是那么容易，但是當你可以采用一些更高級的設計技術時，比如插槽和標簽，它可以很好地將部件組合在一起。然后，夾具確保零件不會移動。“

　　“我們?yōu)榭蛻籼峁┾k金夾具設計培訓，”TRUMPF的Masoud Harooni表示。“這些類型的燈具便宜得多。與固體加工夾具相比，它們像拼圖一樣拼湊而成?！?/p>

　　激光技術進步

　　過去幾年對鈑金切割產生如此巨大影響的激光技術的變化已經轉移到激光焊接技術。與用于金屬板切割的激光器一樣，焊接機上的激光束寬度現在可以改變，以便在部件之間架起更大的間隙 - 在某些情況下可達1毫米。

　　“如果它不是一個完美的裝備，我們可以調整光束來燒掉那些額外的焊接零件，”貝爾茲說。雖然這種方法聽起來與理想的激光焊接相悖，但如果你的零件有幾個完美貼合的接縫和一個笨拙的部分，它只是意味著激光焊接系統可以適應這一點?！拔覀児膭?lì)客戶在他們的夾具上工作，以便沒有差距，但這并非總是可行的，”Harooni說。“好處是系統可以從正常焊接切換到我們稱之為FusionLine流程而不會停止的情況。”

　　激光焊接機現在也配備了送絲技術，因此在必要時，可以使用焊絲將間隙橋接至1 mm，而不是簡單地熔化金屬接縫以滿足要求。這在涉及較厚材料的應用中特別有用，當不可能完美地將接縫裝配在一起時需要額外的強度。

　　過去幾年對鈑金切割產生如此巨大影響的激光技術的變化已經轉移到激光焊接技術。與用于金屬板切割的激光器一樣，焊接機器上的激光束寬度現在可以改變，以便在部件之間橋接更大的間隙。這些機器還配備了送絲技術，因此在必要時，焊絲可用于橋接最大1 mm的間隙。在這里，我們看到了TRUMPF FusionLine技術的功能示例。圖片由TRUMPF提供。

　　“我們的一位客戶正在建造汽車集管收集器，”貝爾茲說?！笆謩?dòng)，焊接其中一個零件需要三到四個小時，因?yàn)樗鼈儽仨毺畛涮嘁灾劣谒儫?，它們必須等待它冷卻下來。一個焊工可能在一天內完成四個。我們可以在大約30分鐘內完成一次，因?yàn)槭褂霉饫w激光器，雖然焊縫變熱，但它不夠熱，以至于它會扭曲零件體。“

　　Amada在其送絲機的噴嘴處增加了一個推/拉電機，可以讓它更多地控制送絲。

　　“當你與那些在材料上填補廣泛和深度差距的客戶合作時，這是一個真正的好處，”Belz說。

　　市場擴張

　　激光焊接似乎很快就會對市場產生更大的影響。

　　“現在經濟好多了，人們正在尋找競爭優勢，”Harooni說?！皩?duì)于許多考慮可以更新技術的公司而言，焊接是他們最大的成本中心。當他們認為他們可以使用一個操作員并減少許多部件的循環時間時，它就變得非常有吸引力。汽車行業花了一段時間來撿起它，現在我們看到小型行業也出現了同樣的轉變?！?/p>

　　Harooni的大部分職業生涯都是在汽車行業，因此他可以認識到雙方的轉變是如何發生的。

　　Amada為其團隊增加專業知識的部分原因是它預計在未來12個月內擴展其安裝。

　　“有趣的是，我們?cè)谖磥?2個月內訂購的所有激光焊接系統都是針對加工車間，一次只能運行六到幾百個零件的客戶，”Belz說。“當談到它時，如果你正在做的工作的40%到80%被焊工接觸，那么你需要看一下激光焊接的前景。”
